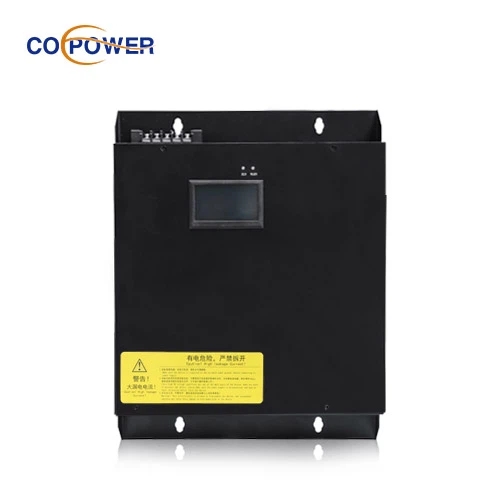

壁掛式有源電力濾波器APF模塊

CoEpo-APF系列有源電力濾波器，采用并聯方式接入電力系統中，通過外部采樣回路，實時采集電力系統數據，通過設備內部核心運算芯片，將系統中諧波分量數據進行分析，并控制IGBT高頻開關，輸出與系統中諧波電流大小幅值相等，方向相反的電流，對系統中的諧波電流進行抵消，以達到治理系統中諧波電流的目的。

瀏覽量:

1000

資質榮譽 聯系我們返回列表

產品咨詢電話：18192712620
029-81118285

所屬分類

APF有源電力濾波器

數量



產品描述

產品特點

1.同時具備諧波治理、無功補償、三相不平衡治理功能，根據現場需求不同，靈活調整功能優先級
2.全響應時間10ms，可以使系統保持THDI小于5%，PF達到0.99，三相不平衡度小于等于3%的理想狀態
3.可濾除2~50次諧波，在此范圍內任意選擇諧波次數，并調節濾波輸出大小，以達到最佳濾波效果
4.無功補償范圍（-1~1），容性感性無功隨時切換，滿足沖壓、電焊等瞬時無功變化劇烈的設備的無功補償需求

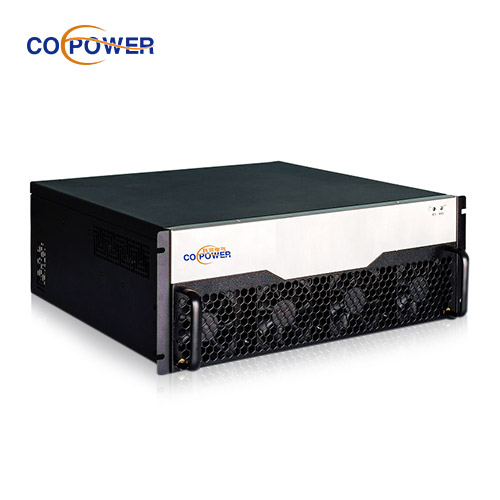

5.模塊化設計，便于維護，便于安裝，支持機架式安裝、壁掛式安裝兩種安裝方式
6.獨立風道設計，確保設備有良好的散熱能力，同時具備全面的溫度檢測系統，實時檢測設備溫度信息
7.完善的保護功能，16種保護功能，確保設備安全與系統安全

APF有源濾波規格參數
電壓等級	0.4KV/0.48KV/0.69KV
電流等級	50A	75A	100A	150A	200A	可疊加容量
系統參數
額定輸入電壓	304Vac-456Vac/288Vac-576Vac/414Vac-759Vac
電網頻率	50Hz(范圍:45Hz-55Hz)，60Hz(范圍:55Hz-65Hz)
無功補償	具備無功補償功能，補償范圍（1 ~-1)
三相不平衡調節	具備三相不平衡調節功能
保護功能	電網過載，欠壓，缺相，三相瞬時過流，三相延時過流，母線過壓，母線欠壓，過熱，風機故障，電源故障，限流保護，頻率保護，熔絲故障
電網結構	三相四線		三相三線
性能指標
濾波范圍	2-50次
開關頻率	20KHz
濾波能力	THDi<5%(額定負載，THDu<1%)
快速響應時間	<40us
全響應時間	<10ms
目標PF	-1~+1
通訊監控
通訊接口	RS485，網口
通訊協議	Modbus協議，TCP/IP
模塊顯示界面	4.3寸觸摸屏 7寸LCD觸摸屏			7寸LCD觸摸屏
安裝方式	壁掛式/機架式			整柜式
進線方式	上進線/后進線
集中監控	可選配10In集中監控觸摸屏，每臺集中監控觸摸屏最多管理6臺APF模塊
寬深高	540x545x190/540x551x219			600x800x2000
CT接線方式	支持源側/負載側
環境要求
運行溫度	-10℃~+45℃
相對濕度	5%~95%，無凝露
防護等級	IP20
冷卻方式	智能風冷
海拔高度	2000m,更高海拔降容使用

APF選型查詢表（參考值）
	商業地產/地鐵	醫療/冶金	數據機房	多媒體	石化/重工業
變壓器(KVA)	15%	20%	25%	30%	35%
建議配置容量（A)
200	50	50	50	75	100
250	50	50	75	75	100
315	50	75	100	100	125
400	50	75	100	125	150
500	75	100	125	150	200
630	100	125	175	200	250
800	100	150	200	250	300
1000	150	200	250	300	350
1250	175	250	300	400	450
1600	200	300	400	500	550
2000	250	375	500	600	700
2500	300	450	600	700	850
以上所有數據，均為變壓器正常工況下的諧波畸變經驗值。
